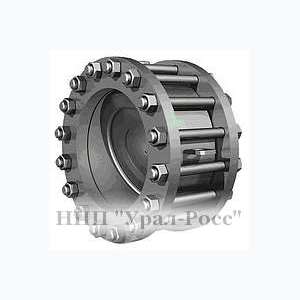

Клапан 19с73нж, 19с17нж, 19с38нж, 19нж38нж, 19с47нж, 19нж47нж Ру40 — Прайс-лист

Наличие: нет на складе

Детальное описание товара:

Клапан обратный 19с73нж, 19с38нж, 19нж38нж:
Назначение:
Применяются для предотвращения обратного потока среды на трубопроводах, транспортирующих:
• Воду, пар и другие невзрыво-пожароопасные и нетоксичные среды (В)-
• Нефть, нефтехимические продукты, синтетические масла и другие взрыво-пожароопасные и токсичные жидкие среды (Н)-
Установочное положение:
• на горизонтальном трубопроводе — основанием вниз-
• на наклонном трубопроводе — входным патрубком вниз, ось вращения диска — горизонтально-
Направление подачи среды — под диск.
Присоединение к трубопроводу:
Cтяжное (между фланцами трубопровода).

Клапан обратный 19с17нж
Таблица фигура: 19с17нж
Номер чертежа: ГЛ 44001
Материал Корпуса: углеродистая сталь
Присоединение: фланцевое по ГОСТ 12815-80
Рабочая Среда: вода, пар
Тип Давления: N
Pmax: 40
Tmax: 450
Тип: Клапаны обратные поворотные

Клапан обратный 19с73нж, 19с38нж, 19нж38нж:
Назначение:
Применяются для предотвращения обратного потока среды на трубопроводах, транспортирующих:
• Воду, пар и другие невзрыво-пожароопасные и нетоксичные среды (В)-
• Нефть, нефтехимические продукты, синтетические масла и другие взрыво-пожароопасные и токсичные жидкие среды (Н)-
Установочное положение:
• на горизонтальном трубопроводе — основанием вниз-
• на наклонном трубопроводе — входным патрубком вниз, ось вращения диска — горизонтально-
Направление подачи среды — под диск.
Присоединение к трубопроводу:
Cтяжное (между фланцами трубопровода).

Клапан обратный 19с47нж, 19нж47нж
ЗАТВОР (КЛАПАН) ОБРАТНЫЙ ПОВОРОТНЫЙ
ТУ26-07-1101-82
Затвор (клапан) обратный поворотный 19с47нж

* ОПИСАНИЕ: Затворы изготавливаются с концами под приварку и с ответными фланцами. Конструкция клапанов обеспечивает герметичность по отношению к внешней среде.
* НАЗНАЧЕНИЕ: Затворы обратные поворотные предназначены для установки на трубопроводах с целью предотвращения обратного потока среды.
* МОНТАЖ: Затворы устанавливаются на горизонтальных трубопроводах серьгами вверх и на вертикальных трубопроводах входным патрубком
* Ду 100, 150, 200, 300, 400
