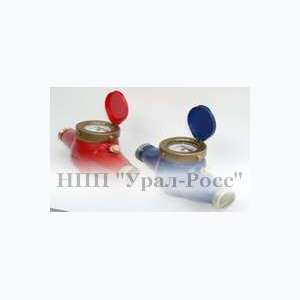

Счётчик крыльчатый для холодной воды ЛК-32Х, Украина (Новатор) — Прайс-лист

Цена: 550.00 руб.
Наличие: есть


Детальное описание товара:

Счетчик воды крыльчастый ЛК предназначенный для измерения объема питьевой воды по ГОСТ 2874-82 (ЛК-DN Х) или горячей воды в системах горячего водоснабжения (ЛК-DN Г), что протекает через него при давлении до 1,0 Мпа.
Счетчик отвечает требованиям ДСТУ 3580-97 и техническим условиям ТУ В 33.2-22987900-012-2003.
Счетчик имеет защиту от действия постоянного магнитного поля, которое создается постоянным магнитом с магнитной индукцией на поверхности от 50 до 100 мтл, общей площадью до 60 см2.
Детали счетчиков изготовлении из латуни – ЛЦ40С и стойких пластмасс, обеспечивают продолжительный срок службы.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

значение параметра

наименование параметра

ЛК-25Х

ЛК-25Г

ЛК-32Х

ЛК-32Г

Диаметр условного прохода (DN), мм

25

25

32

32

Класс и рабочее положение

ВН

АН

ВН

АН

Температура воды, °С

От 5
до 30

От 30
до 90

От 5
до 30

От 30
до 90

Номинальное давление, МПа

1,0

1,0

1,0

1,0

Объемные затраты воды,м3/ч:
- минимальная (Qmin)
- переходная (Qt)
- номинальная (Qn)
- максимальная (Qmax)

0,07
0,28
3,5
7,0

0,14
0,35
3,5
7,0

0,12
0,48
6,0
12,0

0,24
0,6
6,0
12,0

Передаточный коэфициент (К),м3/імп

1,7436 х10-5

1,7436 х10-5

2,1923 х10-5

2,1923 х10-5

Емкость счетного механизма, м2

99999

99999

99999

99999

Наименьшая цена деления счетного механизма, м3

0,0001

0,0001

0,0001

0,0001

Граница допустимой относительной погрешности, %, в границах затрат
- от Qmin (включительно) до Q t
- от Qt (включительно) до Qmax

±5
±2

±5
±3

±5
±2

±5
±3

Порог чувствительности, м3/год., не более

0,035

0,07

0,06

0,12

Потеря давления при Qmax, МПа, не более

0.1

0.1

0.1

0.1

Подвеска крыльчатки:
Камни агатовые ПАС или корундовые ПКС, шт.

7

7

7

7

Средний полный срок службы, лет

12

12

12

12

Габаритные размеры, мм, не большее:
- длина
- длина с монтажными штуцерами
- ширина
- высота

260
380
105
140

260
380
105
140

260
380
105
140

260
380
105
140

Номинальный диаметр резьбового соединения

G1 ¼- -B

G1 ¼- -B

G1 ¼- -B

G1 ¼- -B

Масса счетчика, кг, не большее
Масса счетчика с монтажным комплектом, кг, не большее

3,6
4,0

3,6
4,0

3,6
4,0

3,6
4,0
