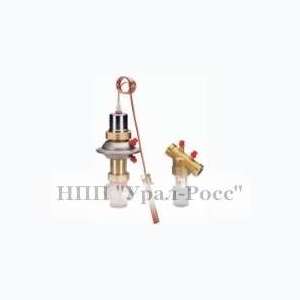

AVTQ – регулятор прямого действия с устрой-
ством для коррекции работы в зависимости от
расхода нагреваемой воды.
Регулятор AVTQ предназначен для установ-
ки на скоростных водоподогревателях (как
правило, пластинчатых) в системах горячего
водоснабжения (ГВС) при отсутствии контура
циркуляции.
AVTQ предупреждает повышение температу-
ры внутри водоподогревателя сверх 35 °С
в случае резкого сокращения водоразбора
в системе ГВС.
AVTQ состоит из регулирующего клапана
и установленного на нем термостатического
элемента. Клапан терморегулятора монти-
руется на обратном трубопроводе греющего
теплоносителя. Термостатический элемент
связан импульсными трубками с датчиком
расхода AVDO, который устанавливается на
трубопроводе холодной (водопроводной)
воды.
Основные характеристики:
• Ду = 20 мм-
• Ру = 16 бар (клапан регулятора температуры),
Ру = 10 бар (пилотный клапан и диафрагмен-
ный элемент),
• Kvs = 3,2 м3/ч-
• диапазон настройки температуры горячей
воды: 20–60 °С-
• регулируемая среда: вода или 30% водный
раствор гликоля: Т = 2–100 °С-
• температура теплоносителя в теплообмен-
нике при отсутствии водоразбора примерно
35 °С-
• присоединение к трубопроводу
резьбовое (наружная резьба) – через
резьбовые или приварные фитинги-
• монтаж на обратном трубопроводе.
