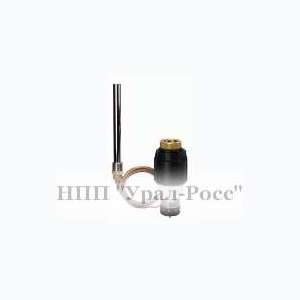

Термостатический элемент в сочетании
с регулирующим клапаном VGS является ре-
гулятором температуры прямого действия,
предназначенным преимущественно для
применения в системах, где теплоносителем
является водяной пар.
Клапан регулятора закрывается, когда
температура датчика превышает
установленное значение.
В соответствии с требованиями
DIN 3440 регулятор AVT может сочетаться
с термостатами STM и STL (см. отдельное
техническое описание).
Установка регулятора возможна как на
подающем, так и на обратном трубопроводе
тепловой сети.
Основные характеристики:
• Ду = 15–25 мм-
• Ру = 25 бар-
• Kvs = 1,0–6,3 м3/ч-
•диапазоны температурной настройки:
-10–40, 20–70, 40–90, 60–110 °С,
10–45, 35–70, 60–100, 85–125 °С-
• температура регулируемой среды:
- водяного пара – до 200 °С,
- воды или 30% водного раствора
гликоля: Т = 2–150 °С-
• присоединение к трубопроводу:
- резьбовое (наружная резьба),
- через резьбовые, приварные или
фланцевые фитинги.
