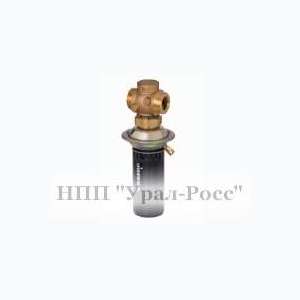

AVP и AVP-F являются моноблочными регуля-
торами прямого действия для поддержания
постоянного перепада давлений и предназна-
чены преимущественно для применения в си-
стемах централизованного теплоснабжения.
Регулятор состоит из регулирующего клапана
и регулирующего блока с одной регулирую-
щей диафрагмой и рукояткой для установки
требуемого перепада давлений (без рукоят-
ки – в версии регулятора с фиксированной
настройкой).
Клапан регулятора закрывается при
превышении установленной величины
перепада давлений.
Основные характеристики:
• Ду = 15–32 мм-
• Ру = 16 бар-
• Kvs= 1,6–10 м3/ч-
• диапазоны настройки перепада давлений
для регулятора AVP:
?Ррег = 0,05–0,5, 0,2–1, 0,8–1,6 бар-
• величина фиксированной настройки пере-
пада давлений для AVP-F:
?Ррег = 0,2, 0,3, 0,5 бар-
• температура регулируемой среды (вода или
30% водный раствор гликоля): Т = 2–150 °С-
• присоединение к трубопроводу:
- резьбовое (наружная резьба) –
через резьбовые, приварные
или фланцевые фитинги.
