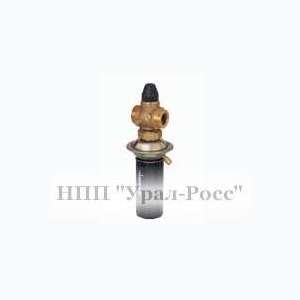

AVPВ и AVPВ-F являются регуляторами пря-
мого действия для поддержания постоянного
перепада давлений с ручным ограничением
предельного расхода теплоносителя. Клапа-
ны-регуляторы предназначены для примене-
ния преимущественно в системах централизо-
ванного теплоснабжения.
Клапан – регулятор перепада давлений состо-
ит из регулирующего клапана с дросселем –
ограничителем расхода и регулирующего бло-
ка с одной регулирующей диафрагмой и ру-
кояткой для установки требуемого перепада
давлений (без рукоятки – в версии регулятора
с фиксированной настройкой).
Клапан регулятора закрывается при превы-
шении установленной величины перепада
давлений.
Основные характеристики:
• Ду = 15–32 мм-
• Ру = 16 бар-
• Kv = 1,6–10 м3/ч-
• диапазоны настройки перепада давлений
для регулятора AVPВ:
?Ррег = 0,05–0,5- 0,2–1,0- 0,8–1,6 бар.
• величина фиксированной настройки перепа-
да давлений для AVВP-F:
?Ррег = 0,2- 0,3- 0,5 бар-
• температура регулируемой среды (вода или
30% водный раствор гликоля): Т = 2–150 °С-
• присоединение к трубопроводу:
– резьбовое (наружная резьба) – через резь-
бовые, приварные или фланцевые фитинги.
