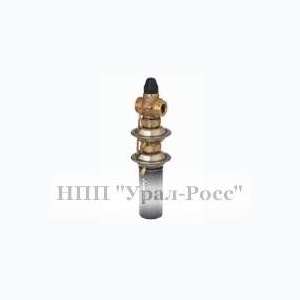

AVPQ и AVPQ-F являются регуляторами пря-
мого действия для поддержания постоянного
перепада давлений с автоматическим ограни-
чением предельного расхода и предназначе-
ны для применения преимущественно в си-
стемах централизованного теплоснабжения.
Номенклатура и коды
для оформления заказа
Пример заказа
Клапан – регулятор перепада
давлений с автоматическим
ограничением расхода
Ду = 15 мм, Kvs = 1,6 м3/ч, Ру = 16 бар,
?Ррег = 0,2–1,0 бар, Тмакс = 150 °С, c
приварными присоединительны-
ми фитингами:
- клапан-регулятор AVPQ
Ду = 15 мм, кодовый номер
003Н6483 – 1 шт. -
- импульсная трубка AV R 1/8",
кодовый номер 003Н6852 –
1 компл. (Второй импульс давле-
ния передается по внутреннему
каналу устройства. )-
- приварные фитинги, кодовый
номер 003Н6908 – 1 компл.
Клапан-регулятор AVPQ-F (для обратного трубопровода)
Эскиз Ду,
мм
Kvs,
м3/ч Присоединение Диапазон настройки,
?Ррег, бар
Кодовый
номер
15
1,6
Цилиндри-
ческая
наружная
трубная
резьба по
ISO 228/1
G ? A
0,2
003H6489
2,5 003H6490
4,0 003H6491
20 6,3 G 1 A 003H6492
25 8,0 G 1? A 003H6493
32 10 G 1? A 003H6494
Примечание. Другие версии регулятора поставляются по требованию.
Клапан – регулятор перепада давлений состо-
ит из клапана с дросселем – ограничителем
расхода и регулирующего блока с двумя диа-
фрагмами и рукояткой для установки требуе-
мого перепада давлений (без рукоятки – для
AVPQ-F с фиксированной настройкой).
Клапан-регулятор закрывается при превы-
шении установленной величины перепада
давлений.
Основные характеристики:
• Ду= 15–32 мм-
• Ру = 16 бар-
• Kv = 1,6–10 м3/ч-
• диапазоны настройки перепада давлений
для регулятора AVPQ:
?Ррег = 0,1–0,5- 0,2–1,0 бар-
• величины фиксированного перепада давле-
ний для регулятора AVPQ-F:
?Ррег = 0,2 бар, 0,3 бар-
• величина фиксированного перепада давле-
ний на дросселе – ограничителе расхода:
?Рдр = 0,2 бар-
• температура регулируемой среды (вода или
30% водный раствор гликоля): Т = 2–150 °С-
• присоединение к трубопроводу:
– резьбовое (наружная резьба) – через резь-
бовые, приварные или фланцевые фитинги.
