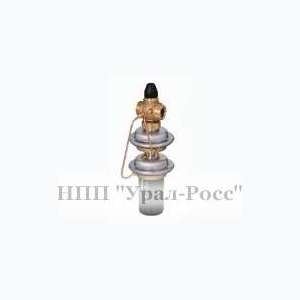

AVPQ и AVPQ 4 являются регуляторами пря-
мого действия для поддержания постоянного
перепада давлений с автоматическим ограни-
чением предельного расхода теплоносителя.
Клапаны-регуляторы предназначены для
применения преимущественно в системах
централизованного теплоснабжения.
Регулятор перепада давлений состоит из кла-
пана с дросселем-ограничителем расхода и
регулирующего блока с двумя диафрагмами
и рукояткой для установки требуемого пере-
пада давлений.
Клапан-регулятор закрывается при превы-
шении установленной величины перепада
давлений.
Основные характеристики:
• Ду = 15–50 мм-
• Ру = 25 бар-
• Kvs = 0,4–20 м3/ч-
• диапазоны настройки перепада давлений
для регуляторов AVPQ и AVPQ 4:
?Ррег = 0,2–1,0- 0,3–2,0 бар-
• величина фиксированного перепада давле-
ний на дросселе – ограничителе расхода:
?Рдр = 0,2 бар-
• температура регулируемой среды (вода или
30% водный раствор гликоля): Т = 2–150 °С-
• присоединение к трубопроводу:
- резьбовое (наружная резьба) – через резь-
бовые, приварные или фланцевые фитинги,
- фланцевое.
