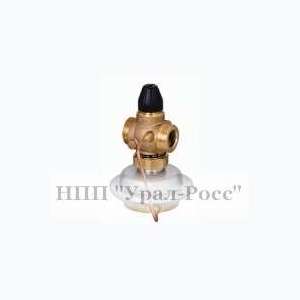

AVQ – регулятор прямого действия
для автоматического ограничения
расхода преимущественно в системах
централизованного теплоснабжения.
Клапан-регулятор закрывается при
превышении заданной величины расхода.
AVQ состоит из клапана и регулирующего
блока с диафрагмой и рабочей пружиной.
Основные характеристики:
• Ду = 15–32 мм-
• Kvs= 1,6–10 м3/ч-
• Ру = 16 бар-
• величина фиксированного перепада
давлений на дросселе – ограничителе
расхода регулятора AVQ: ?Рдр = 0,2 бар-
• температура регулируемой среды (вода или
30% водный раствор гликоля): Т = 2–150 °С-
• присоединение к трубопроводу:
– резьбовое (наружная резьба) – через
резьбовые, приварные или фланцевые
фитинги.
