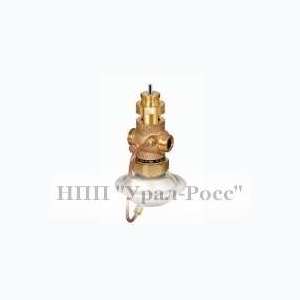

AVQM является комбинацией седельного
регулирующего клапана (исполнительного
механизма электрической системы регулиро-
вания) и автоматического регулятора –
ограничителя расхода прямого действия
с диафрагмой и рабочей пружиной.
AVQM используется совместно с электропри-
водами типа AMV (E) 10, AMV (E) 20, AMV 20SL,
AMV (E) 30, AMV 30SL, AMV (E) 13, AMV (E) 13SU,
AMV (E) 23, AMV 23SL, AMV (E) 23SU, AMV (E) 33 и
AMV 150, которые управляются электронны-
ми регуляторами Danfoss серии ECL.
В соответствии с требованиями DIN 32730
в системах теплоснабжения следует отдавать
предпочтение комбинациям AVQM и приво-
дов с возвратной пружиной типа
AMV (E) 13, AMV (E) 23 и AMV (E) 33.
* AMV (E) 10, AMV (E) 13, AMV (E) 13SU и AMV 150 могут при-
меняться только с клапаном AVQM Ду15.
Основные характеристики:
• Ду = 15–32 мм-
• Kvs = 0,4–10 м3/ч-
• Ру = 16 бар-
• величина фиксированного перепада
давлений на регулирующем клапане:
?Ркл = 0,2 бар-
• температура регулируемой среды (воды
или 30% водного раствора гликоля):
Т = 2–150 °С-
• присоединение к трубопроводу:
резьбовое (наружная резьба) — через резь -
бовые, приварные или фланцевые фитинги.
