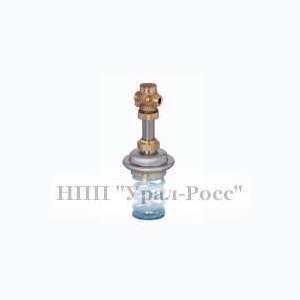

Клапаны – регуляторы давления «после себя"
AVD и AVDS предназначены для применения
преимущественно в системах централизован-
ного теплоснабжения.
AVD и AVDS состоят из нормально открыто-
го клапана, регулирующего блока с одной
регулирующей диафрагмой и настроечной
пружиной.
Клапан регуляторов закрывается при превы-
шении установленной величины давления.
Основные характеристики AVD:
• Ду = 15–50 мм-
• Ру = 25 бар-
• Kvs = 4,0–20 м3/ч-
• диапазоны настройки давления:
Ррег = 0,2–1,0, 1–5, 3–12 бар.
• температура регулируемой среды (воды или
30% водного раствора гликоля): Т = 2–150 °С-
• присоединение к трубопроводу:
- резьбовое (наружная резьба) –
через резьбовые, приварные
или фланцевые фитинги,
- фланцевое.
Основные характеристики AVDS:
• Ду = 15–25 мм-
• Ру = 25 бар-
• Kvs = 1,0–6,3 м3/ч-
• диапазоны настройки давления:
Ррег = 1–5, 3–12 бар-
• температура регулируемой среды:
- водяного пара – до 200 °С-
- воды или 30% водного раствора гликоля -
Т = 2–150 °С-
• присоединение к трубопроводу:
- резьбовое (наружная резьба) –
через резьбовые, приварные или
фланцевые фитинги.
