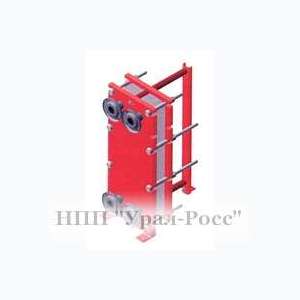

Полуразборный теплообменник собирается на базе пар пластин, сваренных между собой по периметру и двум коллекторным отверстиям. Сваренные пары отделены друг от друга резиновыми уплотнениями. Системы каналов, по которым протекают рабочие среды, образованы с помощью сварки и резиновых уплотнений. Таким образом, прокладок в полурзборном теплообменнике вдвое меньше, чем в классическом разборном, и по стороне одной из рабочих сред устанавливаются лишь кольцевые прокладки. Это позволяет применять полуразборные аппараты в более широком диапазоне температур и давлений, чем разборные.

Отрасли применения:
1. Коммунальное хозяйство (Отопление Вентиляция Кондиционирование)

1. ГВС, Отопление-

2. ИТП, ЦТП

1. Сахарная промышленность

2. Переработка молока

3. Маслоэкстракционная промышленность.

4. Алкогольная, пивобезалкогольная промышленность.

Техническая характеристика:

Полуразборные

Параметр Значение

Рабочая температура, 0С -30 ? +190
Рабочее давление, ата 0,0 ? 29
Площадь поверхности пластины, м2 0,161
Площадь поверхности теплообменника, м2 1,61 ? 29,946
Диаметр штуцера, мм Ду10 ? Ду65
Максимальный расход теплоносителя, м3/ч 0,0 ? 60
Количество типоразмеров пластин, шт. 1
Толщина пластины, мм 0,5 ? 0,6
Межпластинный зазор, мм 2,4
Число пластин в одном аппарате, шт. 10 ? 188

Материалы пластин: AISI 304, AISI 316, AISI 316L, AISI 316Ti, 254 SMO, 904L, сплав С-276 (hastelloy), титан (в том числе модифицированный палладием).

Материалы прокладок: НФ-181 или зарубежный аналог — NBR (бутадиен нитрил), EPDM (этилен пропилен диеновый каучук), Viton (фторкаучук), ЭП-503 (этилен пропилен диеновый каучук).
