Пластинчатые теплообменники с двойной стенкой применяются в производстве, для работы с жидкостями, смешивание которых опасно или недопустимо из-за воздействия на окружающую среду или из-за порчи технологических жидкостей.

Коэффициенты теплопередачи, достигаемые в пластинчатых теплообменниках с двойными стенками, обычно в два-три раза выше, чем в кожухотрубных теплообменниках. Благодаря этому требуется значительно меньшая площадь теплопередачи. Это, в свою очередь, определяет большую разницу в величине первоначальных инвестиций, особенно, если необходимо использование нержавеющей стали или еще более экзотических материалов. Кроме того, малая масса и компактность конструкции значительно снижают стоимость монтажа.

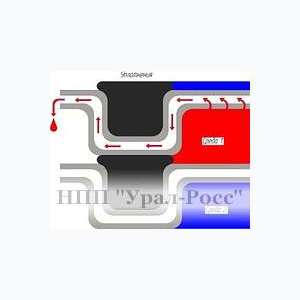

Даже если среда 1 повредит пластину, она не сможет смешаться со средой 2, зато утечка будет обнаружена снаружи теплообменника.

Отрасли применения:
Химическая промышленность
Нефтедобывающая и нефтеперерабатывающая промышленность
*Фармацевтическая промышленность

Техническая характеристика:

С двойной стенкой

Параметр Значение

Рабочая температура, 0С -30 ? +190
Рабочее давление, ата0,0 ? 16
Площадь поверхности пластины, м2 0,07 ? 0,44
Площадь поверхности теплообменника, м2 0,7 ? 132
Диаметр штуцера, мм Ду10 ? Ду100
Максимальный расход теплоносителя, м3/ч 0,0 ? 150
Количество типоразмеров пластин, шт. 6
Толщина пластины, мм 0,3 ? 0,8
Межпластинный зазор, мм 3,7 ? 6,6
Число пластин в одном аппарате, шт. 12 ? 302

Материалы пластин: AISI 304, AISI 316, AISI 316L, AISI 316Ti, 254 SMO, 904L, сплав С-276 (hastelloy), титан (в том числе модифицированный палладием).

Материалы прокладок: НФ-181 или зарубежный аналог — NBR (бутадиен нитрил)

, EPDM (этилен пропилен диеновый каучук), Viton (фторкаучук), ЭП-503 (этилен пропилен диеновый каучук).
