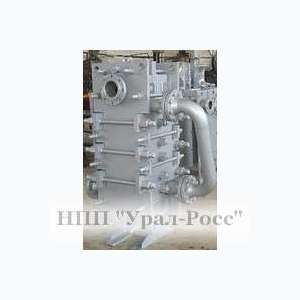

Пластинчатые теплообменники со сварными пакетами пластин используются там, где применение разборных аппаратов не возможно из-за ограничений по давлению, температуре или агрессивности рабочих сред. Эти аппараты могут быть изготовлены с частично разборным корпусом. Такое исполнение корпуса позволяет получить доступ к каналам теплообменника по стороне одной из рабочих сред для проведения очистки, ревизии или ремонта. Для отдельных видов пластин в одном корпусе может быть объединено несколько пакетов пластин, которые при разборке отделяются друг от друга. Это позволяет значительно снизить массогабаритные характеристики аппарата при сохранении доступа для механической очистки.

Отрасли применения:

Энергетика
Металлургия
Химическая промышленность
Нефтедобывающая и нефтеперерабатывающая промышленность
*Машиностроительная отрасль

Техническая характеристика:

Параметр Значение

Рабочая температура, 0С -100 ? +600
Рабочее давление, ата 0,0 ? 100
Площадь поверхности пластины, м2 0,026 ? 2,5
Площадь поверхности теплообменника, м2 0,26 ? 8000
Диаметр штуцера, мм Ду10 ? не лимитировано
Максимальный расход теплоносителя, м3/ч 0,0 ? не лимитировано
Толщина пластины, мм 0,6 ? 1,2
Межпластинный зазор, мм 3,0 ? 9,0
Число пластин в одном аппарате, шт. 12 ? 3200

Материалы пластин: AISI 316L, AISI 316Ti, 254 SMO, 904L, сплав С-276 (hastelloy), титан (в том числе модифицированный палладием).
