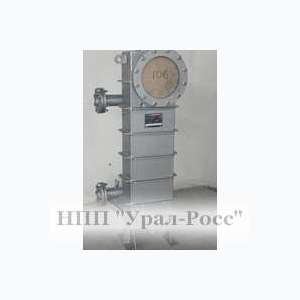

Основой сварного пластинчатого теплообменника является пакет пластин, все каналы которого образованы с помощью сварки. Прокладок между пластинами нет. Благодаря этому диапазон применения сварных аппаратов очень широк и по температуре (до 950 градусов Цельсия), и по давлению (до 100 атм. ), и по стойкости в агрессивных рабочих средах. Благодаря широкой номенклатуре теплообменных пластин и богатому выбору конструктивных исполнений корпусов практически для любой задачи может быть найдено идеальное решение на базе сварных теплообменников.

Отрасли применения:

Техническая характеристика:

Параметр Значение

Рабочая температура, 0С -200 ? +950
Рабочее давление, ата 0,0 ? 100
Площадь поверхности пластины, м2 0,026 ? 2,5
Площадь поверхности теплообменника, м2 0,26 ? 8000
Диаметр штуцера, мм Ду10 ? не лимитировано
Максимальный расход теплоносителя, м3/ч 0,0 ? не лимитировано
Толщина пластины, мм 0,6 ? 1,2
Межпластинный зазор, мм 3,0 ? 9,0
Число пластин в одном аппарате, шт. 12 ? 3200

Материалы пластин: AISI 316L, AISI 316Ti, 254 SMO, 904L, сплав С-276 (hastelloy), титан (в том числе модифицированный палладием).
