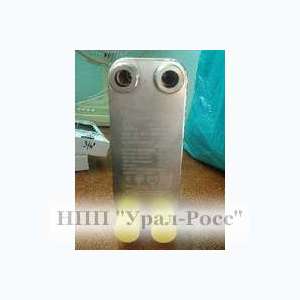

Паяные пластинчатые теплообменники WTT состоят из рельефных пластин, спаянных вместе медным или никелевым припоем. В процессе изготовления пластинчатых теплообменников каждая вторая пластина разворачивается на 180°, создавая два отдельных канала для прохода жидких или газообразных сред.

Рифление пластин создает высокотурбулентный поток, что способствует наиболее эффективной теплопередаче и уменьшает риск загрязнения до минимума. Отсутствие уплотнений в конструкции паяного теплообменного аппарата (теплообменника) позволяет ему работать (в зависимости от марки припоя и конфигурации теплообменной пластины) при температурах от -195°С до +350°С и давлении до 3,0 МПа. Благодаря этому паяные пластинчатые теплообменники находят широкое применение, как в системах отопления, так и в холодильном оборудовании.

Отрасли применения:

Техническая характеристика:

Параметр Значение

Рабочая температура, 0С -195 ? +230
Рабочее давление, ата 0,0 ? 30
Площадь поверхности пластины, м2 0,014 ? 0,11
Площадь поверхности теплообменника, м2 0,07 ? 19,69
Диаметр штуцера, мм Ду15 ? Ду40
Максимальный расход теплоносителя, м3/ч 0,0 ? 22,6
Количество типоразмеров пластин, шт. 5
Толщина пластины, мм 0,5
Межпластинный зазор, мм 2,0 ? 2,3
Число пластин в одном аппарате, шт. 7 ? 181

Материалы пластин: AISI 316L
