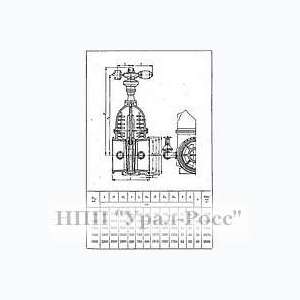

Задвижки клиновые с невыдвижным шпинделем с электроприводом фланцевые чугунные на (табл. 11.33). Условные обозначения: 30ч930бр. и 30ч930бк. Задвижки 30ч930бр предназначены для трубопроводов, транспортирующих воду или пар при температуре до 120° С, задвижки 30ч930бк — нефть и фенольную воду при температуре до 100° С. Технические требования установлены ГОСТ 5762—65. К трубопроводу присоединяются при помощи фланцев, размеры которых регламентируются ГОСТ 1235—67. Управление задвижками дистанционное при помощи электропривода (табл. 11.34). Предусмотрена также возможность ручного управления маховиком с использованием червячной передачи электропривода. Устанавливаются на горизонтальном трубопроводе вертикально, электроприводом вверх. Может быть допущено горизонтальное расположение шпинделя при условии, что для червячной пары и роликоподшипников будет предусмотрена густая смазка, а под электропривод — опора. Задвижки имеют обвод, управляемый ручной задвижкой, предназначенный для уменьшения перепада давлений на затворе при открывании задвижек. Таким путем снижаются усилия, необходимые для открывания задвижек. Корпус, крышка и клин изготовлены из чугуна. Клин может иметь жесткую конструкцию или упругую, допускающую некоторую упругую угловую деформацию клина. Прокладка изготовляется из паронита, в качестве набивки сальника используется пропитанный асбест. В задвижках 30ч930бр уплотнение затвора обеспечивается латунными уплотнительными кольцами в корпусе и клине. В задвижках 30ч930бк уплотнительные кольца чугунные. На прочность задвижки испытываются при пробном давлении . Допускается рабочее давление среды = 10 кгс/см2 при рабочей температуре среды . При испытаниях на герметичность затвора задвижки должны удовлетворять требованиям II класса по ГОСТ 9544—60.

Среда — вода, пар при температуре до 115°С
Присоединение к трубопроводу — фланцевое по ГОСТ 12815-80
Материал корпуса — чугун
Привод — электропривод

Dy L Масса
600 800 1120
1000 1200 4325
1200 1400 7740
1400 1900 6545
1600 2200 10415
