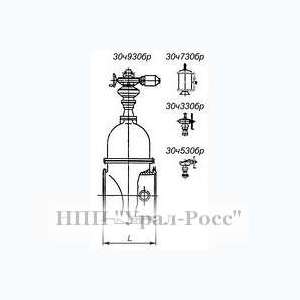

Задвижка клиновая (30ч330бр, 30ч530бр, 30ч730бр, 30ч930бр) параллельная двухдисковая с выдвижным шпинделем с органом ручного управления 30ч6бр- PN 1,0 МПа (10 кгс/см2) DN 50- 80- 100- 150- 200- 250- 300- 400- 500 мм предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды и пара при температуре до +225 °С, нефти и масел при температуре до +90 °С, бензольных углеводородов при температуре до +200 °С, фенолятов, растворов щелочей, каменноугольных масел, смол, над смольных вод при температуре до +225 °С. Климатические условия эксплуатации и места установки по ГОСТ 15150–69, исполнение У1- У2 для умеренного климата, t от 40 до +40°С. Задвижка обеспечивает герметичность в затворе по классу «С"- «Д" ГОСТ 9544–93. Присоединительные фланцы – по ГОСТ 12817–80 на РУ 1,0 МПа (10 кгс/см2). Уплотнительные поверхности и присоединительные размеры фланцев – по ГОСТ 12815–80, исполнение 1, ряд 2.Ответные фланцы по ГОСТ 1282080 на PN 1,0 МПа (10 кгс/см2). Строительная длина по ГОСТ 3706–93. Задвижки, изготовленные на различных заводах производителях, по конструкции и техническим характеристикам не отличаются друг от друга, но имеют отличия по номеру черте жа, принятому на заводе ГИФШ 491515.002- ГЛ 16003- ЗП.1251- ЛШТИ. 492525.001- УЮИС- КЕИЖ 4915- Е 1438.

Применение и эксплуатация:
Задвижки 30ч6бк изготавливается без уплотнительных колец. Задвижки 30ч6бр изготавливаются с латунными уплотнительными кольцами, в вальцованными в корпус и диски. Задвижка с условным проходом DN 400- 500 мм
на крышке имеет пробку, которая служит для выпуска воздуха и заливки воды при испытании задвижки. Рабочее положение – любое. Направление подачи среды – любое. Рабочее положение затвора – полностью «открыто" или полностью «закрыто". Использование задвижки в качестве регулирующей арматуры не допускается. При вращении маховика получает вращение резьбовая втулка, преобразующая вращательное движение в поступательное движение шпинделя, шпиндель с дисками опускается, клин раздвигает диски и происходит закрытие задвижки. Диски перемещаются по направляющим в корпусе. Между крышкой и корпусом установлена паронитовая прокладка. Для предупреждения прохода среды между крышкой и шпинделем помещается набивка, которая поддерживается сальником с помощью двух анкерных болтов. В качестве сальниковой набивки используется асбестовый шнур, пропитанный графитовой смазкой. Гарантийный срок эксплуатации – 18 месяцев со дня ввода эксплуатацию при условии надлежащего хранения и соблюдения потребителем требований по монтажу и эксплуатации. Гарантии не распространяются на сменные детали арматуры, требующие периодической замены или притирки, срок службы которых зависит от условий эксплуатации. Гарантийная наработка – от 200 до 400 циклов в пределах гарантийного срока эксплуатации.

Среда — вода, пар при температуре до 115°С
Присоединение к трубопроводу — фланцевое по ГОСТ 12815-80
Материал корпуса — чугун
Привод — ручной (с червячной передачей или с конической передачей)

Dy L Масса
1200 1400 7590
