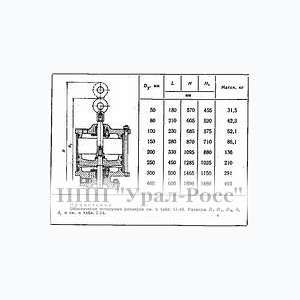

Задвижки параллельные с выдвижным шпинделем с гидроприводом фланцевые чугунные на (табл. 11.42). Условное обозначение 30ч706бр. Предназначены для трубопроводов, транспортирующих воду при температуре до 50° С. Технические требования обусловлены ГОСТ 5762 — 65. Задвижки присоединяются к трубопроводу при помощи фланцев с размерами по ГОСТ 1235 — 67. Задвижки могут быть установлены в любом рабочем положении, кроме положения гидроцилиндром вниз. Управление осуществляется или при помощи поршневого пневмогидропривода (для значений , равных 50- 80- 100- 125 и 150 мм) или при помощи поршневого гидропривода (для значений , равных 200- 250- 300 и 400 мм). Для ручного управления в аварийных условиях шток гидропривода имеет в верхней части рым-болт. В пневмоприводе используется воздух, в гидроприводе — минеральное масло или вода под давлением 10 кгс см2. Корпус, крышка, диски и клин изготовляются из чугуна, прокладка — из прокладочного картона, в качестве набивки сальника используется пенька. Уплотнение затвора в задвижках обеспечивается латунными уплотнительными кольцами в коопусе и дисках. На прочность задвижки испытываются пробным давлением . Допускается рабочее давление при рабочей температуре среды . При испытаниях на герметичность затвора задвижки должны удовлетворять требованиям I11 класса по ГОСТ 9544 — 60.

Среда — вода, пар при температуре до 225°С
Присоединение к трубопроводу — фланцевое по ГОСТ 12815-80
Материал корпуса — чугун
Привод — электропривод

Dy L H Масса
100 230 1042 62-65
125 255 1195 73
150 280 1195 95-98
200 330 1166 165
250 450 1324 212
300 500 1340 287-300
350 550 1556 325
400 600 1556 340-492

Задвижка 30ч906бр под привод, чугунная параллельная фланцевая 30ч906бр Ру 10 с дистанционным управлением с помощью электропривода. Задвижки чугунные типа 30ч906бр применяются в качестве запорного устройства полностью перекрывающего поток рабочей среды в системах горячего водоснабжения и отопления. Чугунные задвижки 30ч906бр Ру 10 устанавливаются соосно с магистральным трубопроводом в любом положении (кроме положения электроприводом вниз). Чугунная параллельная фланцевая задвижка 30ч906бр Ру 10 ТУ УЗ-22-03326877-021-96 ГОСТ 5762 используется в системах отопления и горячеговодоснабжения. Максимальная температура рабочей среды +225 °C (498 К). Условное давление 1,0 МПа (10 кг/см ).

Технические характеристики:

Рабочая среда: вода, пар.
Материал корпуса: чугун.
Давление условное: 10 кгс/кв. см (1,0МПа).
Температура рабочей среды 0 С, не более: + 225 °С.
Тип присоединения: фланцевое с присоединительными размерами по ГОСТ12815-80.
Материал уплотнения затвора: латунь.
Уплотнение шпинделя: сальниковая набивка.
Тип рукоятки: под электроприводКласс герметичности по ГОСТ 9544-93: «С", «D".
Конструкционные особенности: паралллельный затвор.
