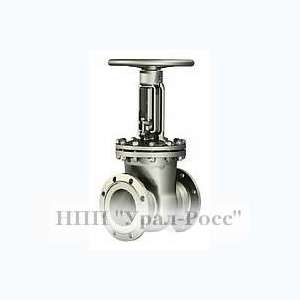

Задвижки клиновые с выдвижным шпинделем фланцевые стальные на = 25 кгс см2 (табл. 11.54). Условное обозначение 30с64нж. Предназначены для трубопроводов, транспортирующих воду, пар, нефть или масла при температуре до 300° С. Конструкция и размеры регламентируются ГОСТ 10738 — 64. Технические требования — по ГОСТ 5762 — 65. Задвижки присоединяются к трубопроводу при помощи фланцев с размерами по ГОСТ 12821 — 67. Задвижки управляются вручную при помощи маховика. Могут устанавливаться на трубопроводе в любом рабочем положении. Корпус, крышка и клин изготовляются из стали, прокладка — из паронита, в качестве набивки сальника используется пропитанный асбест. Уплотнение затвора обеспечивается уплотнительными кольцами в корпусе и на клине, наплавленными коррозионностойкой сталью. На нижней части шпинделя предусмотрен кольцевой бурт, который при подъеме шпинделя до отказа вверх упирается в крышку (верхнее уплотнение), перекрывая доступ рабочей среды в коробку сальника при полностью открытой задвижке. Задвижки испытываются ‘на прочность при пробном давлении . При рабочей температуре среды допускается рабочее давление .

Среда — вода, пар, газ, жидкие нефтепродукты при температуре 200°С
Присоединение к трубопроводу — фланцевое по ГОСТ 12815-80
Материал корпуса — сталь 20
Привод — ручной (маховик)

Dy L H Масса
50 180 320 23
80 210 395 30
100 230 445 38
150 280 543 65
200 400 677 101
