Среда — вода, пар при температуре до 300°С
Присоединение к трубопроводу — под приварку
Материал корпуса — углеродистая сталь
Привод — редуктор

Dy L Масса
400 600 545
500 700 1060
600 800 1330
800 1200 5120

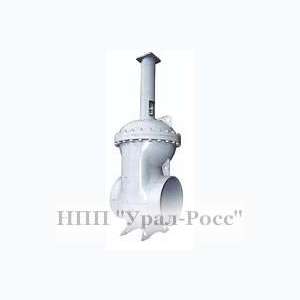

Задвижка 30с507нж

информация о нормативно-технических документах:

Все изделия имеют технические паспорта, разрешения Госгортехнадзора на применение, свидетельства об изготовлении, руководства по эксплуатации и сертификаты соответствия. Чертеж изделия, масса, габаритно-присоединительные размеры высылаются по заявке.

Предназначение задвижки - герметично перекрывать поток рабочей среды. Это осуществляется следующим образом: затвор задвижки, расположенный в верхней части ее корпуса, опускается и перекрывает отверстие в рабочем органе изделия, через которое проходит среда. Так как затвор движется поперек потока, он преодолевает только трение, а не усилия от давления транспортируемого материала. Эта конструктивная особенность позволяет применение изделия на большие давления и при больших проходах. Так как при открытии затвор изделия целиком располагается в его корпусе, не касаясь рабочей среды, задвижки так же отличаются малым гидравлическим сопротивлениям.

Примером изделий, изготавливающихся с климатическим исполнением У (для умеренного климата) может служить огневой предохранитель. Температура окружающего воздуха при надлежащей эксплуатации предохранителя варьируется от 5 до 25 градусов, а относительная влажность не должна превышать 80 процентов.

Электропривод может устанавливаться непосредственно на трубопроводной арматуре, а так же на определенном расстоянии от нее, что позволяет осуществлять его замену без риска повреждения рабочего органа арматуры. Минус электропривода - подверженность его деталей износу, необходимость периодического ремонта:
Несмотря на некоторые недостатки (увеличение массы арматуры и всего трубопровода, повышенная трудоемкость при монтаже арматуры с большими диаметрами условных проходов или рассчитанной на применение при больших давлениях), фланцевое соединение остается самым распространенным. Так как задача фланцев - обеспечить прочное соединение с высокой степенью герметичности, к ним предъявляется целый ряд требований. Так, например, на поверхности фланцев не должно быть следующих дефектов: раковин, плен, трещин, заусенцев. Так же существуют ограничения по смещению осей болтовых отверстий. При центровке таких отверстий между фланцем и ответным фланцем, допускается смещение в 1 миллиметр в случае, если диаметры болтовых отверстий от 12 до 18 миллиметров. При больших диаметрах (от 23-27 миллиметров) смещение может достигать полутора миллиметров. В случае если арматура крепится к трубопроводу или емкости посредством приварного фланца, внутренние диаметры фланцев и присоединительных патрубков в месте стыка должны совпадать. В случаях, когда диаметры не совпадают, выполняется плавный переход под углом не более 10 градусов. Так как фланцевое соединение со временем ослабляется, необходимо проводить подтяжку соединений. Для достижения герметичности соединения между фланцами устанавливаются прокладки - мягкие или же металлические с мягкой набивкой. Сами фланцы имеют различные исполнения, позволяющие создавать соединения более высокой или более низкой прочности. Выбор исполнения зависит от параметров арматуры и трубопровода.

Соединительные детали трубопроводов по методу изготовления могут быть штампованными и сварными. Штампованные фитинги прочнее сварных, а потому могут применяться на большие условные давления. Обычно материалом изготовления соединительных деталей служит сталь - углеродистая или легированная:
Запорно-регулирующая арматура - арматура, сочетающая в себе функции перекрытия потока транспортируемой среды и регулирования его расхода. К такому типу арматуры относятся некоторые виды кранов, клапанов и затворов.

При закрытии трубопроводной арматуры, управляемой вручную, крутящий момент, создаваемый оператором, соответствует сопротивлению арматуры. Поэтому расчет усилия на маховике носит условный характер, фактически, максимальное усилие, требуемое от оператора, приходится на момент, когда требуется произвести герметизацию рабочего органа арматуры. Использование арматуры с ручным приводом целесообразно том случае, если ее закрытие и открытие, а также герметизацию требуется производить в определенные моменты, а не постоянно.

Вся поставляемая продукция сертифицирована, всегда в наличии паспорта и разрешения Госгортехнадзора. Фотографии изделия, чертеж, размеры и масса высылаются по заявке.

Предлагаем Вам ознакомиться с конструктивными аналогами:
Поковки из конструкционной углеродистой стали изготавливаются в соответствии с Государственным стандартом 8479-70. Настоящий стандарт распространяется на поковки диаметром до 800 миллиметров, изготавливаемые свободной ковкой или горячей штамповкой.
